本部分将介绍介质和打印处理、字体和语言支持以及不常用的打印机配置。
打印机使用 ZPL 打印机配置状态标签,为 EPL 和 ZPL 操作报告打印机的配置状态。ZPL 式标签与 EPL 式打印机状态标签相比,更为直观,能够提供功能更丰富的描述性命名规范。状态标签上包括工作状态 (打印色深度、速度、介质类型等)、已安装选件 (网络、接口设置、切纸器等)和打印机说明信息 (序列号、型号名称、固件版本等)。要打印此标签,参见入门手册的 “ 打印测试 (打印机配置)标签 ”。有关打印机配置以及用于控制打印机设置 (列于打印机配置状态标签中)的 ZPL 命令的详细信息,请参见 “ 附录:ZPL 配置 ”。
要获得 EPL 式的打印机配置状态标签,应向打印机发出 EPL U 命令。有关各种不同的EPL U 命令以及如何解释这些标签上显示的设置,请参阅 《EPL 程序员指南》
随着时间推移,打印机的打印头可能会粘附在压印 (驱动)滚筒上。为避免发生这种情况,在存放打印机时必须在打印头与压纸滚筒之间衬入一张介质 (标签或纸张)。不要在已经安装介质卷的情况下装运打印机,否则打印机或介质可能会损坏。
操作打印机时,可以使用多种不同模式和介质配置:
重要提示 • 要想持续获得高质量的打印,Zebra 强烈建议使用 Zebra 品牌的耗材。经过特殊设计的各种纸张、聚丙烯、聚合酯和乙烯基制品可以提高打印机的打印性能,防止打印头过早磨损。
您的打印机可使用各种介质类型:
有关基本介质类型的详细信息,请参见表 1。
打印机通常使用成卷介质,但也可以使用折叠式介质或其他连续介质。必须根据所需打印类型,选用正确的介质。必须使用热敏介质。

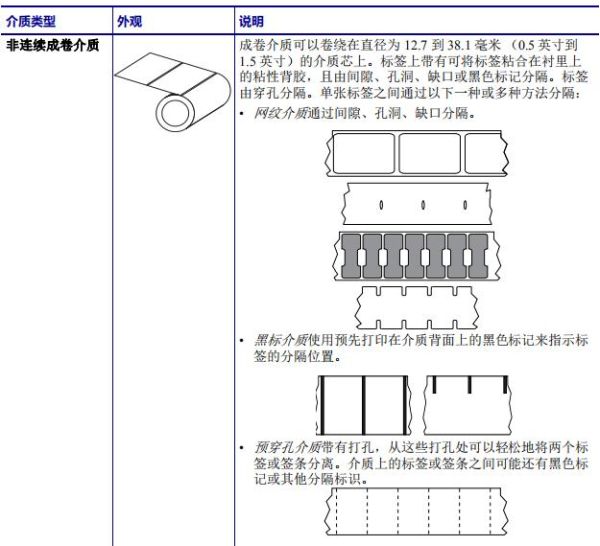

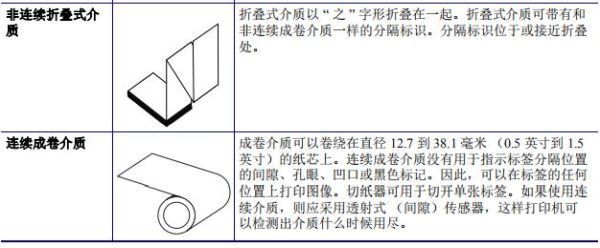

表 1 • 介质卷和折叠式介质类型
热转印介质需要色带才能打印,而热敏介质则不需要色带。为确定是否必须为特定介质使用色带,可以做介质擦划测试。
要执行介质擦划测试,应完成以下步骤:
如果打印过程中标签用完,重新装入标签时不要关闭电源 (如果关闭打印机电源,会导致数据丢失)。在重新装入介质后,按 “ 进纸 ” 按钮重新启动。
始终使用经过批准的高质量标签。如果使用背面有粘性的标签,但标签背衬放置不平,则裸露的边缘可能粘在打印机内的标签导板和辊轮上,致使标签从背衬上剥落,继而卡住打印机。
在发生以下情况时必须设置打印宽度:
可通过以下方式设置打印宽度:
打印质量受打印头温度或密度设置、打印速度以及所用介质类型的影响。试用这些设置,为您的应用找到最佳组合。使用 Zebra Setup Utility 的 Configure Print Quality (配置打印质量)程序即可设置打印质量。
注意 • 介质制造商可能会针对您的打印机速度设置和介质提供具体的建议。某些介质类型的最高打印速度比您打印机的最高打印速度要低。
通过以下方式可以控制相对打印色深度 (或密度)设置:
如果您发现需要调整打印速度,可以使用:
打印机具有介质自动感应功能。打印机的设计可针对细微变化进行持续检查,并调整介质长度感应。在打印机打印或送入介质时,打印机将持续检查并调整介质感应,以适应同一卷介质中每张标签之间和每卷介质之间介质参数的细微变化。打印作业开始或送入介质后,如果预定介质长度或标签间隔距离超出了可接受的变动范围,则打印机将会自动进行介质长度校准。本打印机中的自动介质感应功能同样适用于使用 EPL
和 ZPL 标签格式和编程的打印机操作。
如果在送入默认最大标签长度为 39 英寸 (1 米)的介质后,打印机没有检测到标签或黑色标记 (或带有黑线感应的缺口),则打印机将切换到连续 (收条)介质模式。打印机将保留这些设置,直到使用软件、编程或手动校准对另一种介质进行处理时为止。
或者,在打印机加电后,或在电源打开状态下关闭打印机后,对打印机进行设置以执行一次简短的介质校准。校准过程中,打印机将送入多张标签。
通过打印 “ 打印机配置 ” 标签可验证打印机的介质设置。更多详细信息,请参见的 “ 打印测试 (打印机配置)标签 ”。
使用 ZPL 最大标签长度命令 (^ML) 可减小介质类型自动检测和感应所检查的最大距离。建议将此距离设置为不小于所打印最长标签长度的两倍。如果要打印的最大尺寸标签为 4 x 6 英寸,可将最大标签 (介质)长度检测距离从默认的 39 英寸降低为 12 英寸。
如果打印机在自动检测介质类型和自动校准方面遇到困难,请参见的 “ 手动校准 ” 执行全面校准。此过程包括针对用户介质的传感器操作打印图形。此方法将禁用打印机的介质自动感应功能,直到使用四次闪烁 “ 进纸 ” 按钮模式将打印机的默认参数重置为工厂默认值。更多详细信息,请参见的 “ 进纸按钮模式 ”。
为满足用户需要,可以修改、打开或关闭介质自动校准功能。打印作业有时需要让打印机使用一整卷介质。使用 “ZPL 介质送入 ” 命令 (^MF) 可单独控制两种介质自动送入情况 (装入介质情况下加电,或加电情况下合上打印机盖)。 在 ZPL 程序员指南中有关 ^MF 命令的送入操作主要适用于介质自动感应和校准。用于控制动态介质 (标签与标签之间)校准的自动介质校准是 ^XS 命令。如果使用了长度、材料或检测方法 (网纹 / 间隙、黑色标记、凹口或连续)不同的多种介质类型,则不应更改这些设置。
此外,还可以对介质校准和检测过程进行精确调整,以便与装入打印机的介质类型相匹配。使用 “ZPL 介质跟踪 ” 命令 (^MN) 设置介质类型。打印机有时会将预打印介质检测为标签之间的间隙,或将带有打印内容的背衬检测为黑色标记。如果为连续介质设置了 ^MN 参数,则打印过程中不会执行自动校准。^MN 命令还包括一个自动校准参数(^MNA),以便将打印机恢复至默认设置,继而自动检测所有介质类型。

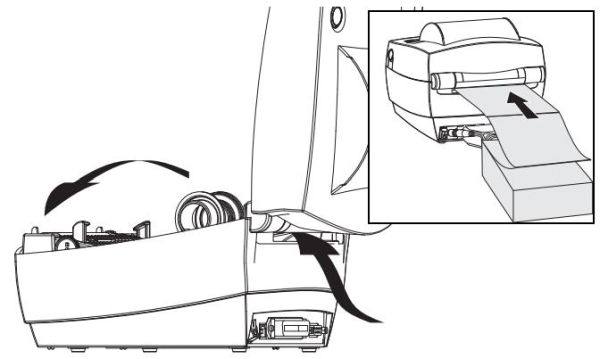

在折叠式介质上打印需要调整介质卷支架的停止位置。
打印或送入几张标签后:如果介质没有固定在中央 (在两侧方向上移动),或者介质(背衬、标签、纸张等)侧面在退出打印机时磨损或损坏,则可能需要进一步调节介质导板或介质卷支架。
与支持折叠式介质类似, GK888 打印机也支持外部安装的成卷介质。打印机必须配备介质卷和底座组合,才能够降低从介质卷轴上拉出介质时所产生的初始惯性。
Zebra 现在不提供适用于 GK888 打印机的外部介质选配件。
外部安装成卷介质的注意事项:
GK888 打印机通过各种内置字体、板载字体缩放、国际字体集和字符代码页支持、Unicode 支持以及字体下载等方式满足您对语言和字体的要求。
GK888 打印机的字体功能与编程语言相关。 EPL™ 编程语言提供了对基本位图字体和国际代码页的支持。 ZPL™ 编程语言提供了高级字体映射和缩放技术,以支持外框字体 (TrueType™ 或 OpenType™)和 Unicode 字符映射,以及基本位图字体和字符代码页。 ZPL 和 EPL 编程指南说明并详述了与各种打印机编程语言对应的字体、字码页、字符存取、字体列表和限制因素。有关文本、字体和字符支持方面的信息,请参阅打印机编程指南。
GK888 打印机带有各种工具和应用程序软件,支持在使用两种打印机编程语言的情况下将字体下载到打印机。
重要提示 • 无法通过重新加载或更新固件将打印机中的一些原厂安装的 ZPL 字体复制、克隆或恢复到打印机中。如果使用明确的 ZPL 对象删除命令将这些受许可证限制的ZPL 字体删除,则必须重新购买并通过字体激活和安装工具重新安装这些字体。 EPL
字体没有此限制。
GK888 打印机支持两组语言、区域和字符集,可以为 ZPL 和 EPL 两种打印机编程语言将永久字体加载到打印机中。打印机支持使用常用国际字符映射代码页进行本地化。
通过打印机中的编程语言可共享字体和内存。字体加载到 GK888 打印机中的多个存储区域。ZPL 编程技术可识别 EPL 和 ZPL 字体。EPL 编程技术只能识别 EPL 字体。有关字体和打印机存储器的详细信息,请参阅相应的程序员指南。
ZPL 字体:
EPL 字体:
打印机经过配置可在不连接到计算机的情况下独立工作。本打印机能够自动运行单张标签打印格式。使用终端设备、嵌入式设备或 Zebra® KDU (键盘显示单元)可存取一个或多个已下载的标签格式,以便使用标签格式。这些方法可以让开发人员通过串行端口将扫描器或称重设备等数据输入设备集成到打印机。
可以将开发出的标签格式存储在打印机中,以支持具有以下特性的标签:
两种打印机编程语言均支持在加电循环或重置后会自动运行的特殊标签格式。 ZPL 查找名为 AUTOEXEC.ZPL 的文件, EPL 查找名为 AUTOFR 的标签格式。如果将两个文件都装入打印机,则只运行 AUTOEXEC.ZPL。如果未禁用 EPL AUTOFR 格式,其将一直运行。在执行重置或加电循环后,必须从打印机中删除这两个文件,以便将其完全删除。
注意 • GK888 EPL AUTOFR 命令仅可通过 NULL 字符 (00 十六进制或 ASCII 0)禁用。打印机将忽略通常会禁用大多数其他 EPL 打印机中的 AUTOFFR 格式操作的其他字符,即 XOFF 字符 (13 十六进制或 ASCII 19)。
打印机可以通过串行和并行端口共用的 5 伏线路获得 750 毫安的电源。
使用用户光盘或 www.zebra.com 上的 Zebra Setup Utilities 和驱动程序、 ZebraNet™ Bridge 或 Zebra® ZDownloader 下载工具可将图形、字体和编程文件从 Microsoft Windows 操作系统发送到打印机。这些方法常用于两种编程语言和 GK888 打印机。
GK888 打印机能够报告打印头的维护警报。打印机可提供清洁功能,并能够在计算出打印头寿命警报到达时提前发出警告。如果打印机中安装了 RTC (实时时钟),打印头寿命和历史报告中还可以包括日期信息。默认情况下,禁用打印计数警报。
许多打印计数器消息和报告都可以定制。有关打印计数器的详细信息,请参阅《ZPL 编程指南》或 《EPL 编程指南》。
要启用打印计数器警报,可将下列任意一条命令发送到打印机:
您的热敏打印机同样支持行模式打印。 EPL“ 行模式 ” 打印在命令方面与早期 LP2022 和 LP2042 型号打印机使用的 EPL1 编程语言兼容。 Zebra 2800 系列热敏打印机中还包括 “ 行模式 ” 打印机语言支持。 GK888 延续了对 Zebra 的行模式支持。
“ 行模式 ” 打印是一般零售 (销售点 — POS)、运输、库存、工作流控制和通用标签管理的理想选择。使用行模式的 EPL 打印机具有多种用途,能够打印各种类型的介质和条形码。
行模式打印只能打印出单行,文本和数据行中的最大组成部分的高度 — 条形码、文字、徽标或简单的垂直线。因为单行打印,所以行模式具有多项限制:没有精细部分排布,没有重叠部分,没有水平阶梯形条形码。
