Postek C168 标签打印机使用教程
Postek C168的外观及结构
打印机前视图
打印机的前视图，如图 2-1 所示，相关部件说明见表 2-1。
图 2-1
| 序号 | 说 明 |
|---|---|
| 1 | 【碳带】指示灯 |
| 2 | 【纸张】指示灯 |
| 3 | 【就绪】指示灯 |
| 4 | 【暂停/自检】键 |
| 5 | 【进纸/校准】键 |
| 6 | 【取消/复位】键 |
| 7 | 出纸口 |
| 8 | 上盖扶手 |
| 9 | 上盖 |
表2-1
打印机后视图
打印机的后视图，如图 2-2 所示，相关接口说明见表 2-2。
图 2-2
| 序号 | 说 明 |
|---|---|
| 1 | 串口 |
| 2 | 并口（可定制） |
| 3 | DIP 开关 |
| 4 | USB 接口 |
| 5 | 电源插口 |
| 6 | 网口（可选配） |
| 7 | 电源开关 |
表2-2
内部结构图
打印机的内部结构图，如图 2-3 所示，相关部件说明见表 2-3。
| 序号 | 说 明 |
|---|---|
| 1 | 【碳带】指示灯 |
| 2 | 【纸张】指示灯 |
| 3 | 【就绪】指示灯 |
| 4 | 【暂停/自检】键 |
| 5 | 【进纸/校准】键 |
| 6 | 【取消/复位】键 |
| 7 | 出纸口 |
| 8 | 上盖扶手 |
| 9 | 上盖 |
表2-1
图 2-3
| 序号 | 说 明 |
|---|---|
| 1 | 碳带回收端左压盘 |
| 2 | 反射式纸张探测器 |
| 3 | 穿透式纸张探测器 |
| 4 | 锁紧杆 |
| 5 | 胶辊 |
| 6 | 纸张导向片 |
| 7 | 碳带释放钮 |
| 8 | 打印模组 |
| 9 | 打印头 |
表2-3
C168的操作控制
电源开关
打印机的电源开关可控制打印机的开启和关闭：
- ━ —— 开启
- 〇 —— 关闭
前面板

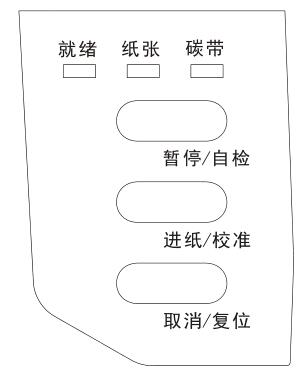

打印机前面板的示意图，如图 2-4 所示，包括：
- 3 个 LED 指示灯：【就绪】、【纸张】和【碳带】
- 3 个按键：【暂停/自检】、【进纸/校准】和【取消/复位】
图 2-4
LED 指示灯
打印机前面板上 LED 指示灯的状态，分别显示了打印机的不同运行状态，见表 2-4。
| 指示灯 | 说 明 |
|---|---|
| 【就绪】 |
|
| 【纸张】 |
|
| 【碳带】 |
|
表 2-4
打印机按键说明
打印机前面板上的三个按键及其所对应的功能，见表 2-5。
博思得C168的高级功能
纸张定位校准
待机状态下，长按【进纸/校准】键（约 4 秒），打印机自动走纸约 200mm，【就绪】灯、【纸张】灯和【碳带】灯同时闪烁，待三个指示灯停止闪烁且保持常亮，则表示纸张定位校准完成。
说明
- 在打印机第一次安装完成或是更换不同规格的标签纸后，请进行纸张定位校准操作，使打印
机能够准确地探测纸张。 - 对于连续纸，无需进行校准。
打印配置信息
待机状态下，长按【暂停/自检】键（约 4 秒），打印机将打印配置信息，【就绪】灯、【纸张】灯和【碳带】灯同时闪烁一次后保持常亮，打印机恢复待机状态。
打印机的配置信息包括打印机型号、软件版本信息、硬件参数设置和状态、热敏/热转印模式及字体列表等内容。
恢复出厂设置
待机状态下，长按【取消/复位】键（约 4 秒），【就绪】灯、【纸张】灯和【碳带】灯同时闪烁（如果 4 秒内不对打印机进行任何操作，则打印机将恢复待机状态），松开并再次按下【取消/复位】键，直至【就绪】灯熄灭，【纸张】和【碳带】灯闪烁，打印机恢复出厂设置，此时重启打印机，即可完成恢复出厂设置。
说明：打印过的标签数量和累积长度这两个参数无法恢复出厂值。
后面板 DIP 开关

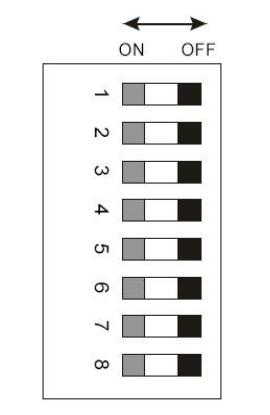

打印机后面板 DIP 开关示意图，如图 2-5 所示，开关功能说明，见表 2-6。
图 2-5
| DIP 开关 | 功能 说明 |
|---|---|
| 1 | 设置打印方式。ON：热敏式；OFF：热转印式。 |
| 2 | 设置撕纸模式。ON：开启；OFF：关闭。 |
| 3 | 设置切纸模式。ON：开启；OFF：关闭。 |
| 4 | 设置剥纸模式。ON：开启；OFF：关闭。 |
| 5 | 设置纸张探测方式。ON：穿透式；OFF：反射式。 |
| 6 | 设置 DHCP。ON：开启；OFF：关闭。 |
| 7&8 | 设置串行波特率。
各种情况下的波特率为：
|
表2-6
注意
- 在对 DIP 开关进行设置前，请先关闭打印机电源。
- 默认状态下，所有的 DIP 开关都处于 OFF 状态。
POSTEK C168系列打印机的安装指南
连接 数据通信线
注意：在连接 数据通信线 前 ， 请先 关闭打印机电源。
您可以选择通过 RS-232 串口、USB 接口、并口（可定制）或网口（可选配），将打印机与计算机相连接：
- 打印机自动识别与主机通讯的端口。
- 打印机端口默认设定值可通过打印配置信息读出。
- 关于接口信号的信息，请参考附录 A: I/O 接口规格附录 A: I/O 接口规格附录 A: I/O 接口规格。
- 为最大程度降低数据通信线的电气噪音，可采取以下措施：
- 尽可能使用较短的数据通信线（建议不要超过 1.83 米）。
- 不要将数据通信线与电源线紧紧捆绑在一起。
连接电源
警告
- 请使用随机 附带的 或经制造商认可的 输出 电压 为 24VDC 的 电源适配器 。
- 请勿在潮湿的环境下使用打印机。
将打印机连接到电源，具体步骤如下：
- 将打印机的电源开关置于关闭（O）位置。
- 将电源线插入电源适配器的插孔。
- 将电源适配器的插头插入打印机后部的电源插孔。
- 将电源线的插头插入插座。
安装碳带
注意
- 请确定您 所 使用的碳带为外碳（ Ink side: Out ）。
- 当碳带宽度小于 110mm 时，请按碳带适配管上的对称 标识 将碳带放置在碳带适配管的中间位置。
- 打印热敏纸时，此步骤可略过。
1. 打开打印机上盖，按下锁紧杆，松开打印模组，如图 2-6 所示。
图2-6
2. 抬起打印模组，露出碳带供应端，如图 2-7 所示。
图2-7

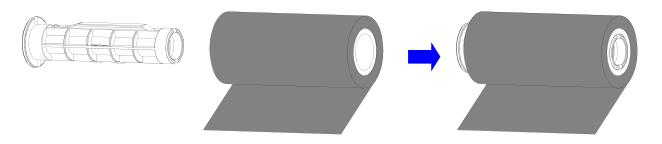

3. 拆开碳带卷，将一个碳带适配管插入碳带卷中，同时将另外一个碳带适配管插入空卷芯中。如图 2-8 所示。
图2-8
4. 向外拉起碳带供应端的碳带释放钮，将装好碳带适配管的碳带卷卡入碳带供应端，如图 2-9 所示。
图2-9
5. 将碳带带头拉出，并按照图 2-10 中箭头所示方向缠绕在装好碳带适配管的空卷芯上（附着油墨的一面始终朝上），此步骤重复多次，直至碳带固定在空卷芯上。
图2-10
6. 放下打印模组，向外拉起碳带回收端的碳带释放钮，将卷好碳带的空卷芯绕过打印模组，卡入碳带回收端，如图 2-11 所示。
图2-11
7. 沿顺时针方向转动碳带回收端左压盘，直至碳带绷紧，如图 2-12 所示。碳带安装完成。
图2-12
POSTEK C168系列打印机快速安装视频演示
安装标签纸
打印机可以在四种不同的模式下运行：标准模式、撕纸模式、剥纸模式和切纸模式。（本手册将以标准模式为例进行介绍）
- 在标准模式下，打印完设置数量的标签后，打印机停止打印。
- 在撕纸模式下，打印完设置数量的标签后，标签停止在撕纸位置（标签间隙处），用户可手动撕下标签。
- 在剥纸模式下，每打印一张标签，打印暂停，用户手动将标签面纸从底纸上剥离后，打印机继续打印下一张标签。（剥纸器需选配）
- 在切纸模式下，每打印一张标签，打印机切刀自动切下标签。（切刀需选配）
标准模式下的纸卷安装步骤，具体如下：
- 取出纸卷轴，将纸卷套入纸卷轴（如果是 3 英寸大纸芯的纸卷，请套入纸卷轴套筒），将两个纸卷挡板从两边套入纸卷轴，光滑面朝向纸卷。
- 把纸卷轴连同纸卷一起放入纸仓，按纸卷轴上的刻度将纸卷放置在中间位置，并将两个挡板靠紧纸卷。
- 抬起打印模组，将标签纸从纸张导向杆下方穿过并拉出，将两个纸张导向片靠紧标签纸，但不能挤压使其变形。
- 打开纸张探测器盖，左右拨动纸张探测器到合适位置。
- 盖上纸张探测器盖，拉出标签纸，使其从胶辊上面通过，并按刻度尺居中定。
- 双手同时按下打印模组，使锁紧杆锁住打印模组，此时可以听到“咔”的响声。
- 合上打印机上盖，开启电源，待打印机完全启动后，长按【进纸/校准】键（约 4s），打印机进行纸张定位校准操作，同时自动走纸约 200mm。
使用外置纸架
注意：当 标签纸卷的外径尺寸大于 4 寸时，请使用外置纸架。
外置纸架的安装及使用，具体步骤如下：
1. 将外置纸架底部前面的脚垫和定位孔分别与打印机底部后面的定位孔和脚垫连接。如图 2-20所示。
图-2-20
2. 将纸卷套入纸卷轴（如果是 3 英寸大纸芯的纸卷，请套入纸卷轴套筒），将两个纸卷挡板从两边套入纸卷轴，光滑面朝向纸卷。如图 2-21 所示。
图-21
3. 将纸卷轴连同纸卷一起放入纸架，按纸卷轴上的刻度将纸卷放置在中间位置，并将两个挡板靠紧纸卷。
4. 抬起打印模组，使标签纸从纸张导向杆下方穿过并拉出，将两个纸张导向片靠紧标签纸，但不能挤压使其变形。如图 2-22 所示。
图2-22
5. 双手同时按下打印模组，使锁紧杆锁住打印模组，此时可以听到“咔”的响声，合上打印机上盖，使用外置纸架的纸卷安装完成。
设置打印机的工作模式
撕纸模式
设置打印机的工作模式为撕纸模式，具体操作步骤如下：
- 将打印机后面板上的 DIP 开关 2 拨到 ON 状态，开启撕纸模式。
- 依次安装好碳带、纸卷（可参考标准模式下纸卷安装步骤）。
- 开启打印机电源，待打印机完全启动后，长按【进纸/校准】键（约 4s），打印机进行纸张定位校准操作，同时自动走纸约 200mm。
- 在标签编辑软件中编辑好标签内容，点击“打印”，打印机开始打印标签，打印完设置数量的标签后，标签停止在撕纸位置（标签间隙处），手动撕下标签。
- 如需调整撕纸位置，可通过 Utility 软件设置撕纸偏移（具体设置方法请参考 Utility 软件中的帮助说明），同时调整标签纸到合适位置。
剥纸模式（剥纸器需选配）
设置打印机的工作模式为剥纸模式，具体操作步骤如下：
- 将打印机后面板上的 DIP 开关 4 拨到 ON 状态，开启剥纸模式。
- 依次安装好碳带、纸卷（可参考标准模式下纸卷安装步骤）。
- 开启打印机电源，待打印机完全启动后，长按【进纸/校准】键（约 4s），打印机进行纸张定位校准操作，同时自动走纸约 200mm。
- 在标签编辑软件中编辑好标签内容，点击“打印”，打印机开始打印标签，每打印完一张标签，打印机将暂停打印，等待取走剥离的标签。
- 取走剥离的标签后，打印机即可打印下一张标签。
- 如需调整剥纸位置，可通过 Utility 软件设置剥纸偏移（具体设置方法请参考 Utility 软件中的帮助说明），同时调整标签纸到合适位置。
切纸模式（切刀需选配）
设置打印机的工作模式为切纸模式，具体操作步骤如下：
- 将打印机后面板上的 DIP 开关 3 拨到 ON 状态，开启切纸模式。
- 开启打印机电源，待打印机完全启动后，对切刀进行复位。
- 长按【取消/复位】键（约 4s），待【就绪】指示灯、【纸张】指示灯和【碳带】指示灯同时闪烁后，松开按键；再次按下【取消/复位】键，即可完成切刀的复位。
- 关闭打印机电源，依次安装好碳带、纸卷（可参考标准模式下纸卷安装步骤），标签纸需从切刀穿出。
- 开启打印机电源，待打印机完全启动后，长按【进纸/校准】键（约 4s），打印机进行纸张定位校准操作，同时自动走纸约 200mm。
- 在标签编辑软件中编辑好标签内容，点击“打印”，打印机每打印一张标签切一次纸。
- 如需调整切纸位置，可通过 Utility 软件设置切纸偏移（具体设置方法请参考 Utility 软件中的帮助说明），同时调整标签纸到合适位置。
安装 Windows 驱动程序和标签编辑软件
打印机的驱动程序支持Win10/8/7，您可以从随机附带的光盘中获取，也可以点击这里下载。
每一台打印机都随机配送一套试用版本的 BarTender 标签编辑软件及其使用说明存储在光盘中。建议下载免费正版的易标签软件。
注意：如果您需要更新驱动程序，请先删除旧版驱动程序。
