一、二维条码尺寸与数据优化的核心价值
在零售场景中，二维条码（如GS1 DataMatrix、Data Matrix、QR Code）的尺寸与数据编码方式直接影响扫描效率、包装空间利用率及用户体验。优化的核心目标是在确保条码可识别性的前提下，通过合理控制尺寸、精简数据结构，实现以下价值：
- 提升扫描性能：更小的条码尺寸可缩短扫描设备的识别时间，尤其适配零售收银台每分钟40-70件商品（IPM）的高效结算需求；
- 适配多样包装：针对小型商品（如口香糖、饰品）或异形包装（如圆柱形瓶罐），优化后的条码可灵活贴合有限空间；
- 降低实施成本：精简数据编码可减少印刷耗材消耗，同时降低数据传输与存储压力，适配动态数据（如序列号）的实时生成需求；
- 保障跨场景兼容：优化后的条码需同时支持零售POS扫描、消费者手机扫码（如微信、支付宝默认相机）及供应链仓储识别，避免因格式问题导致的识别失败。
根据GS1通用规范要求，所有二维条码的生产需符合GS1 General Specifications及相关ISO/IEC标准（如ISO/IEC 16022 for Data Matrix、ISO/IEC 18004 for QR Code），确保全球范围内的 interoperability（互操作性）。
二、数据与格式优化策略
二维条码的尺寸直接由编码数据量决定，因此需从数据结构、字符类型、编码逻辑等维度进行精细化优化，具体策略如下：
2.1 合理控制可变长度数据
部分GS1应用标识符（AI）支持可变长度数据（如批次号AI 10支持1-20字符、序列号AI 21支持1-20字符），但实际编码时无需填满最大容量，应根据业务需求选择最小必要长度：
- 示例1：AI 392n（可变计量商品应付金额）最大支持15字符，但多数零售场景中，6字符（含小数点标识）已足够（如“1655”代表16.55元，“00236”代表2.36元）；
- 示例2：AI 21（序列号）虽支持20字符，但结合GTIN的唯一性，10字符序列号已能满足单商品实例的唯一标识需求（如“435DER7890”），且可避免条码尺寸过度增大。
需注意：序列号（AI 21）需与GTIN组合使用以确保唯一性，同一序列号可随不同GTIN重复分配，无需追求全局唯一。
2.2 优化字符类型选择
不同字符类型的编码容量需求差异显著，直接影响条码尺寸。编码时应优先选择低容量字符类型，避免频繁切换编码模式：
- 容量优先级：数字（0-9）＜大写字母（A-Z）＜小写字母（a-z）＜特殊字符（-、/、#等）；

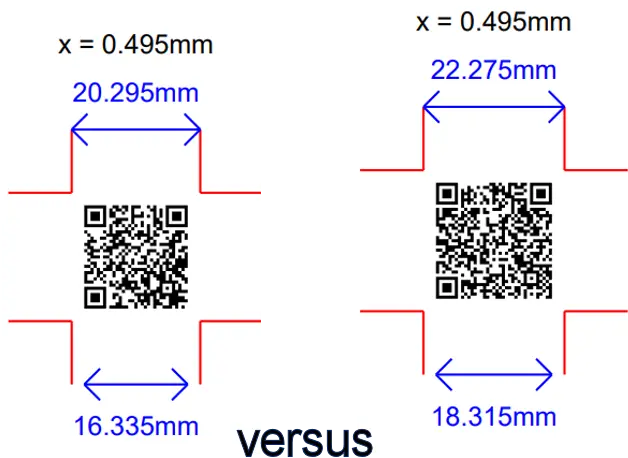

- 编码模式影响：切换编码模式（如从数字模式转为字母模式）需额外添加“模式切换符”，增加数据容量。例如，编码“TEST”（大写）与“test”（小写）的QR Code尺寸差异如下：
| 编码内容 | 条码类型 | X尺寸 | 宽度 | 高度 | 差异原因 |
|---|---|---|---|---|---|
| https://example.com/01/09526064055028/22/TEST/10/ABC123/21/435DER?17=250521 | QR Code（ECC M） | 0.495mm | 20.295mm | 20.295mm | 大写字母编码无需额外容量 |
| https://example.com/01/09526064055028/22/test/10/abc123/21/435der?17=250521 | QR Code（ECC M） | 0.495mm | 22.275mm | 22.275mm | 小写字母需切换编码模式，增加容量 |
注：ECC等级为M（15%误差校正）
2.3 优化数据序列顺序（仅GS1元素字符串语法）
GS1元素字符串语法中，“预定义长度AI”（如AI 01、AI 17）与“非预定义长度AI”（如AI 10、AI 21）的序列顺序会影响条码尺寸。非预定义长度AI需以FNC1（功能字符1）作为分隔符，因此建议将预定义长度AI前置，减少FNC1的使用次数：
- 优化前：(10)ABC123(01)09526064055028(17)250521（需2个FNC1）；
- 优化后：(01)09526064055028(17)250521(10)ABC123（仅需1个FNC1）。
2.4 定义最小数据集
条码编码需遵循“必要数据原则”，仅纳入需自动捕获的关键信息，非必要数据可通过数据库关联或网页链接获取：
- 必要数据：GTIN（AI 01，必选）、批次号（AI 10，追溯需求）、失效日期（AI 17，食品安全需求）；
- 非必要数据：原产国（AI 422，可通过GTIN+批次号在GDSN数据库查询）、成分信息（可通过GS1 Digital Link链接至品牌官网）。
示例：化妆品零售场景中，条码仅需编码GTIN（01）与批次号（10），原产国（422）可通过扫描后跳转的网页展示，既减少条码尺寸，又便于消费者查看详细信息。
三、编码策略与误差校正优化
3.1 选择最优编码模式
GS1 DataMatrix、Data Matrix及QR Code支持多种编码模式（如数字模式、字母数字模式、二进制模式），编码软件应自动选择最优模式以最小化条码尺寸：
- 数字密集数据：如重量（AI 310n）、日期（AI 17），优先使用“数字模式”，编码效率比二进制模式高50%；
- 混合数据：如GTIN+批次号（含字母），使用“字母数字模式”，避免切换至二进制模式导致的容量增加。
多数商用条码生成工具（如Zebra ZBI、NiceLabel）已支持“自动混合编码”，但需注意：部分老旧工具可能默认单一模式（如二进制），需手动开启优化功能。
3.2 合理调整误差校正等级
二维条码采用里德-所罗门（Reed Solomon）误差校正算法（ECC），等级越高，抗损坏能力越强，但条码尺寸越大。需根据应用场景选择适配等级：
编码内容：https://example.com/01/09526064055028/22/test/10/abc123/21/435der?17=250521
| 条码类型 | ECC等级 | 误差校正能力 | 适用场景 | 示例尺寸（X=0.495mm） |
|---|---|---|---|---|
| QR Code | L（低） | 7% | 室内固定场景（如货架标签） | 20.295mm×20.295mm |
| QR Code | M（中） | 15% | 零售POS、电商包裹 | 22.275mm×22.275mm |
| QR Code | Q（中高） | 25% | 生鲜产品（易受潮） | 24.255mm×24.255mm |
| QR Code | H（高） | 30% | 户外场景（如饮料瓶） | 28.215mm×28.215mm |
| GS1 DataMatrix | ECC 200 | 约30%（自动分配） | 医疗产品、小型包装 | 12.87mm×11.88mm（编码内容：(01)09526064055028(17)250521(22)test(10)abc123(21)435der） |
注：GS1 DataMatrix的ECC等级由编码数据量自动分配，无需手动设置；QR Code的ECC等级需手动选择，零售场景推荐M级（平衡尺寸与抗损性）。
四、X尺寸与静区设置规范
4.1 X尺寸（模块宽度）
X尺寸是二维条码最小模块（正方形或点）的宽度，直接影响扫描距离与设备兼容性。根据GS1通用规范，零售场景二维条码的X尺寸需符合以下要求：
| 条码类型 | 最小X尺寸 | 目标X尺寸 | 最大X尺寸 | 适用场景 |
|---|---|---|---|---|
| GS1 DataMatrix | 0.396mm（0.0150″） | 0.495mm（0.0195″） | 0.990mm（0.0390″） | 小型包装（如胶囊板） |
| Data Matrix（GS1 Digital Link） | 0.396mm（0.0150″） | 0.495mm（0.0195″） | 0.990mm（0.0390″） | 中等尺寸包装（如零食袋） |
| QR Code（GS1 Digital Link） | 0.396mm（0.0150″） | 0.495mm（0.0195″） | 0.990mm（0.0390″） | 大型包装（如纸箱） |
关键说明：二维条码的X尺寸需为线性条码（如EAN-13）的1.5倍（EAN-13最小X尺寸为0.264mm），以补偿成像扫描设备的光学误差，避免因模块过小导致的识别失败。
4.2 静区要求
静区是条码四周的空白区域，用于帮助扫描设备定位条码边界，其宽度需符合以下标准：
| 条码类型 | 静区宽度（所有边） | 示例（X=0.495mm） |
|---|---|---|
| GS1 DataMatrix | 1倍X尺寸 | 0.495mm |
| Data Matrix（GS1 Digital Link） | 1倍X尺寸 | 0.495mm |
| QR Code（GS1 Digital Link） | 4倍X尺寸 | 1.980mm |
常见错误案例：在QR Code四周印刷品牌logo或文字，导致静区不足4X，扫描设备无法识别条码边界，需手动调整包装设计，确保静区无任何干扰元素。
五、条码修饰与兼容性控制
5.1 禁止影响识别的修饰
部分品牌为提升包装美观性，会对二维条码进行修饰（如插入logo、改变颜色、扭曲模块形状），但此类操作会严重影响扫描性能，需严格禁止：
- ** finder pattern（定位图案）损坏**：Data Matrix的“L”形定位图案、QR Code的角部正方形定位图案需完整无遮挡，插入logo会导致设备无法识别条码类型；
- 对比度不足：应采用黑白对比（最优）或黑黄、黑橙对比，避免使用红黑对比（扫描设备多采用660nm红光，红色模块会被识别为空白）；
- 模块变形：条码模块需为标准正方形，避免拉伸（如垂直拉伸20%）或改变形状（如星形、心形），导致网格不均匀；
- 静区干扰：静区内不得印刷文字、图案或颜色块，即使透明薄膜覆盖也可能影响反射率，需确保静区完全空白。
5.2 兼容性测试要求
修饰后的条码需通过ISO/IEC 15415标准验证，确保质量等级达到1.5/12/660（1.5为最低质量等级，12为测量孔径，660为红光波长）。若验证失败，需移除修饰元素并重新测试。
六、中国市场专项分析与优化建议
6.1 中国商业环境对条码的特殊需求
- 移动扫码主导：中国消费者习惯使用微信、支付宝默认相机扫码，QR Code因无需专用APP（Data Matrix需安装GS1扫描工具）成为主流选择，占零售场景2D条码应用的85%以上；
- 多业态适配：中国零售业态丰富，便利店（如7-Eleven）需小尺寸条码（适配零食包装），电商自提柜需高抗损条码（适应运输磨损），生鲜超市（如盒马）需动态条码（实时生成重量、价格）；
- 追溯政策驱动：食品安全（如预制菜、生鲜）、药品监管等领域强制要求2D条码追溯，需同时编码GTIN、批次号、生产日期，数据量较大，需重点优化尺寸。
6.2 中国相关法规与标准要求
中国对二维条码的应用有明确的国家标准与行业规范，需重点关注以下要求：
| 法规/标准编号 | 名称 | 关键要求 | 适用场景 |
|---|---|---|---|
| GB/T 18347-2001 | 《128条码》 | 条码类型、数据格式需符合国际标准，支持GS1元素字符串 | 药品、食品追溯 |
| GB/T 12904-2008 | 《商品条码 零售商品编码与条码表示》 | 零售商品需使用GTIN-13编码，混合包装商品代码不得与内含单品重复 | 商超零售 |
| 食药监办〔2008〕153号 | 《关于实施药品电子监管工作有关问题的补充通知》 | 药品电子监管码采用Code 128C，数据长度20位，条码高度≥8mm，静区≥10X | 药品包装 |
| GB/T 14258-2003 | 《信息技术 自动识别与数据采集技术 条码符号印刷质量的检验》 | 条码质量等级需≥C级（1.5），外观无脱墨、断线 | 全行业 |
6.3 中国零售行业实践案例
- 盒马鲜生：动态生鲜条码
盒马对预制菜、生鲜产品采用“GS1 DataMatrix+动态数据”方案，编码GTIN（01）、重量（3103）、失效日期（17），X尺寸设为0.495mm，静区1X，适配自助收银台快速扫描。同时，通过GS1 Digital Link链接至“溯源页面”，消费者扫码可查看食材产地、检测报告，符合中国《食品安全法》对追溯的要求。 - 京东物流：仓储与零售一体化条码
京东对自营商品采用“QR Code（GS1 Digital Link）”，编码GTIN（01）、序列号（21），ECC等级设为M级，适配仓库AGV机器人扫描与消费者手机查询。通过序列号与订单系统关联，实现“发货-仓储-配送-售后”全链路追踪，降低假货风险。 - 药品监管：电子监管码升级
国家药监局要求2025年起，所有处方药需采用2D条码（GS1 DataMatrix），编码GTIN（01）、序列号（21）、生产日期（11），符合GB/T 18347-2001标准，确保药品可追溯至生产批次，打击假药流通。
6.4 中国市场优化建议
- 优先选择QR Code：针对消费端场景，QR Code适配微信、支付宝默认相机，无需消费者安装专用APP，提升用户体验；针对小包装（如药品、化妆品），可选择Data Matrix（GS1 Digital Link），平衡尺寸与兼容性。
- 适配设备升级节奏：中国小型零售商（如社区超市）仍大量使用老旧线性条码扫描枪，建议采用“双标模式”（EAN-13+2D条码），过渡期至2027年（与GS1 Ambition 2027对齐），避免因设备不兼容导致的收银延迟。
- 结合本地化追溯平台：将2D条码与中国本地追溯平台（如“国家食品安全追溯平台”“药品追溯码查询平台”）关联，通过GS1 Digital Link直接跳转至官方平台，增强消费者信任。
- 优化动态数据生成：针对生鲜、预制菜等需实时生成重量、价格的场景，采用“在线编码+即时打印”方案（如斑马ZT230打印机），确保数据准确且条码质量达标，符合GB/T 14258-2003的外观要求。
七、关键参数汇总表
表1：二维条码核心技术参数（零售场景）
| 参数类别 | 指标要求 | GS1 DataMatrix | Data Matrix（GS1 Digital Link） | QR Code（GS1 Digital Link） | 单位 |
|---|---|---|---|---|---|
| X尺寸 | 最小 | 0.396 | 0.396 | 0.396 | mm |
| 目标 | 0.495 | 0.495 | 0.495 | mm | |
| 最大 | 0.990 | 0.990 | 0.990 | mm | |
| 静区宽度 | 所有边 | 1X | 1X | 4X | – |
| 误差校正 | 等级 | ECC 200（自动） | ECC 200（自动） | L/M/Q/H（推荐M） | – |
| 校正能力 | 约30% | 约30% | 7%/15%/25%/30% | – | |
| 质量等级 | 最低要求 | 1.5/12/660 | 1.5/12/660 | 1.5/12/660 | – |
表2：中国市场常用AI及数据长度建议
| AI编码 | 数据内容 | 数据格式 | 中国场景建议长度 | 示例 |
|---|---|---|---|---|
| 01 | GTIN | N14 | 14位（GTIN-13前补0） | 09521101530001 |
| 10 | 批次号 | X..20 | 6-8位（含字母/数字） | ABC123 |
| 17 | 失效日期 | YYMMDD | 6位 | 271231（2027年12月31日） |
| 21 | 序列号 | X..20 | 10位（含字母/数字） | 435DER7890 |
| 3103 | 净重（kg） | N6（3位小数） | 6位 | 001015（1.015kg） |
| 3922 | 应付金额（单货币区） | N..15（2位小数） | 4-6位 | 01655（16.55元） |
| 422 | 原产国 | N3（ISO 3166-1） | 3位 | 156（中国） |
