什么是 PCL 6 打印语言?

PCL 6 是惠普（Hewlett-Packard）开发的用于计算机与数字成像设备（打印机、传真机、复印机等）间传输图形与文本的系统，核心包含面向图形用户界面的面向对象成像协议和用于渲染文本、矢量图形及扫描图像的强大图形引擎；其设计目标聚焦“简化电子成像、实现最高图像质量与设备独立性、提升成像效率、支持未来扩展”，通过 Stream（流） 作为成像工作的可移植单元，结合 Path（路径）、Pen（画笔）、Brush（画刷）、Device-Independent Bitmap（设备无关位图） 等工具，搭配坐标变换（CTM）、裁剪路径（Clip Path）、光栅操作（ROP）等功能，实现复杂图形的高效、高质量传输，同时兼容多系统（Windows 9x/NT、OS/2、Macintosh O/S），并通过 SDK（软件开发工具包） 降低开发难度，解决了传统成像语言（如PostScript、PCL 5e）在复杂图形处理中的效率与质量问题。

一、PCL 6 核心概述

1.1 定义与定位

PCL 6 是由 惠普（Hewlett-Packard） 开发的图形与文本传输系统，用于计算机与数字成像设备（打印机、传真机、复印机、软件屏幕查看器等）之间的通信，旨在解决传统成像语言（如PostScript、PCL 5e）在复杂图形处理中的效率低、质量差、设备兼容性不足等问题。

1.2 核心组件

PCL 6 基于设备原生成像引擎构建，包含两大核心组件：

组件	功能描述
面向对象成像协议	适配 Windows 9x/NT、OS/2、Macintosh O/S 等图形用户界面（GUI）环境，将设备接收的图形对象转换为图形引擎可理解的格式
PCL 6 图形引擎	高效渲染通过协议传输的文本、矢量图形、扫描图像，将其转换为设备原生成像引擎支持的形式

1.3 设计目标

PCL 6 的四大核心设计目标，决定了其功能方向与优势：

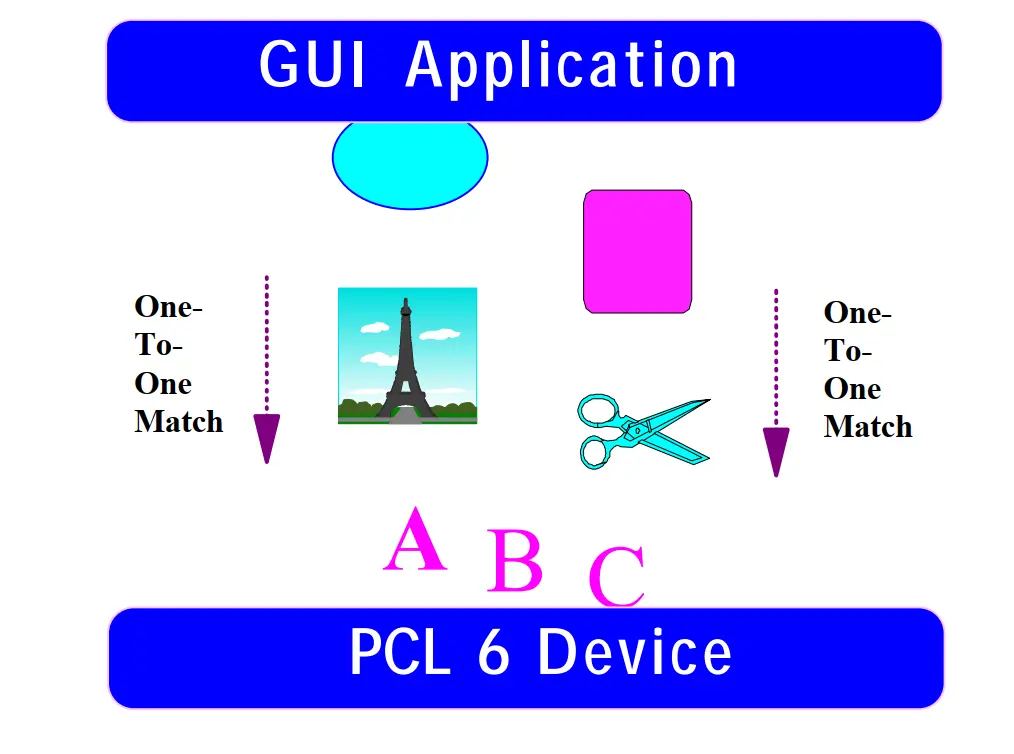

1. 简化电子成像：提供“应用对象与PCL 6工具一对一匹配”的设计，减少开发者工作量与错误率；
2. 最高图像质量与设备独立性：通过丰富的设备无关工具，减少应用/驱动的预处理，依赖设备内部处理实现最佳色彩/灰度输出；
3. 高效快速成像：提供任意图像裁剪等工具，减少复杂图形的命令数，相比传统PCL 5e显著提升成像速度、降低内存占用；
4. 支持未来扩展：基于面向对象特性，支持命令“重载”与数据结构调整，轻松实现新功能扩展，同时保障向后兼容。

二、PCL 6 基础概念

2.1 Stream（流）：成像工作的可移植单元

• 定义：封装PCL 6命令与数据的自描述包，可传输单个扫描图像、整份文档或多份文档；
• 结构：
  • Stream Header（流头部）：包含协议类（指定操作符集合与能力）和版本号，设备执行流体前需验证自身是否支持该协议类；
  • Stream Body（流体）：包含属于特定协议类的操作符，用于描述成像内容；
• 类型：
  • 父流（Parent Stream）：类似传统打印作业，为顶层流；
  • 用户定义流（User-Defined Streams）：可命名、存储（RAM/闪存/磁盘）和复用的低层流，适用于重复元素（如Logo、签名），部分版本不支持嵌套以避免递归。

2.2 Session（会话）：页面描述的边界

• 定义：定义页面的世界坐标系与默认属性，仅在活跃会话内可执行成像操作，一个父流可包含多个会话；
• 关键属性：
  • 用户分辨率：必填属性，定义会话内页面描述的坐标系单位（英寸或毫米），可与设备内部分辨率不同（实现设备独立性）；
• 流程：Session Begin（开始）→ 描述页面 → Session End（结束），页面描述需在会话边界内完成。

2.3 User Coordinate System（用户坐标系）

• 默认规则：
  • 原点（(x=0, y=0)）：页面物理左上角；
  • 坐标方向：X轴从左到右递增，Y轴从上到下递增；
  • 缩放比例：由会话开始时设置的“用户分辨率”决定；
• 调整方式：通过 CTM（坐标变换矩阵） 实现旋转、缩放、平移，满足特殊页面布局需求（如原点偏移）。

2.4 Stream SDK（软件开发工具包）

• 功能：提供兼容所有PCL 6版本的API库，开发者可通过简单API创建流，无需关注语言语法与字节序列；
• 优势：支持库级别的成像协议优化，不影响驱动或应用代码，实现“专注功能而非语法”的开发体验。

三、PCL 6 工具箱（核心成像工具）

PCL 6 提供全面的图形工具集，覆盖矢量图形、文本、位图等各类成像需求，关键工具如下：

3.1 路径与绘制工具

工具名称	功能描述	核心操作符
Path Object（路径对象）	描述矢量区域（线、曲线、椭圆、矩形等），包含0个或多个子路径，需结合Pen/Brush渲染	NewPath（新建路径）、LinePath（添加直线）、BezierPath（添加贝塞尔曲线）、PaintPath（绘制路径）
Pen Object（画笔对象）	沿路径边缘描边，描边颜色/图案由“绘制源”决定	SetPenSource（设置绘制源）、SetLineWidth（设置线宽）、SetLineDash（设置线型）
Brush Object（画刷对象）	填充路径内部区域，填充颜色/图案由“绘制源”决定，也用于光栅操作	SetBrushSource（设置绘制源）

3.2 绘制源（Paint Sources）

• 定义：指定Pen/Brush用于描边或填充的颜色或图案，分为两类：
  1. Color Objects（颜色对象）：
     • 基于特定颜色空间（RGB、Gray等），需与当前活跃颜色空间兼容（如RGB需3个分量值，分别对应红/绿/蓝强度）；
     • 示例：RGB颜色对象（0, 0.9, 0）可生成绿色；
  2. Device-Independent Raster Patterns（设备无关光栅图案）：
     • 为NxM像素的矩形区域，可关联Pen/Brush使用（Brush用于填充时平铺，Pen用于描边时沿路径分布）；
     • 兼容Windows 3.1/95/NT、OS/2等GUI环境。

3.3 位图与裁剪工具

工具名称	功能描述	核心操作符
Device-Independent Bitmap（设备无关位图）	支持单/多像素位（含彩色和连续色调），分辨率与设备无关，可由设备完成缩放和半色调处理	BeginImage（开始图像）、ReadImage（读取图像数据）、EndImage（结束图像）
Clip Path Object（裁剪路径对象）	约束成像区域（仅在裁剪路径内/外成像），默认值为页面可成像区，减少复杂图形的光栅操作开销	SetClipReplace（替换裁剪路径）、SetClipIntersect（交集裁剪）、SetClipRectangle（矩形裁剪）

3.4 坐标变换与光栅操作

• Rotate & Transform（旋转与变换）：
  • 核心工具：CTM（坐标变换矩阵），实现用户坐标到设备坐标的映射；
  • 功能：支持页面旋转、原点偏移、缩放（如72单位/英寸用户坐标→600像素/英寸设备坐标）；
  • 核心操作符：SetPageDefaultCTM（设置默认CTM）、SetPageRotation（页面旋转）、SetPageScale（页面缩放）；
• Raster Operations（光栅操作）：
  • 功能：支持AND、OR、XOR、NOT等位运算，结合现有页面图像与绘制源处理成像对象；
  • 兼容性：支持协议类需至少兼容所有标准 ROPs3 操作；
  • 核心操作符：SetROP（设置光栅操作）、SetSourceTxMode（设置源传输模式）。

3.5 图形状态管理

• Graphics State Object（图形状态对象）：
  • 功能：存储成像属性（如当前Pen/Brush、CTM、ROP），采用栈式管理；
  • 操作符：
  • PushGS：将当前图形状态压栈保存；
  • PopGS：从栈顶恢复图形状态；
  • 规则：活跃状态始终为栈顶元素，确保属性修改可回溯。

四、PCL 6 操作符与属性列表

4.1 操作符（Operator）

• 定义：PCL 6 的命令，用于创建、修改或绘制对象（如会话、页面、路径、位图）；
• 设计原则：最小化操作符数量，提升易用性与效率，所有操作符均围绕对象处理。

4.2 属性列表（Attribute List）

• 定义：存储操作符的参数数据，每个操作符执行时对应一个属性列表，包含1个或多个“属性标识-值对”；
• 关键规则：
  1. 执行后属性列表自动清空；
  2. 重复属性标识仅取首个值；
  3. 属性对顺序不影响提取（设备按操作符需求顺序提取）；
• 类型：
  • 固定长度：属性数量与类型固定（如定义椭圆的BoundingBox属性，需2个X/Y坐标值）；
  • 可变长度：属性可选（如SetBrushSource操作符，必填PatternSelectID，可选PatternOrigin，未填则默认页面左上角）。

4.3 示例：简单操作符应用

示例1：绘制1英寸正方形椭圆（假设600单位/英寸）

1. 构建属性列表：600 600 1200 1200 BoundingBox（定义1英寸正方形边界框）；
2. 执行操作：Ellipse（创建椭圆路径并绘制）。

示例2：绘制2英寸直线（二进制流仅40字节）

操作/属性	说明
eInch Measure	会话基础单位为英寸（eInch为枚举值0）
600 600 UnitsPerMeasure	X/Y方向均为600单位/英寸
BeginSession	开始会话
ePortraitOrientation Orientation	页面方向为纵向
eLetterPaper MediaSize	纸张尺寸为Letter
BeginPage	开始页面描述
SetCursor	设置光标（起始点）
2400 800 EndPoint	直线终点（2400单位=4英寸X，800单位≈1.33英寸Y，对应2英寸直线）
LinePath	向当前路径添加直线
PaintPath	绘制当前路径
EndPage	结束页面描述
EndSession	结束会话

五、PCL 6 核心优势与定位

1. 解决传统痛点：无需为PostScript、PCL 5e等旧语言做功能模拟与补偿，减少应用/驱动预处理；
2. 设备独立性：通过用户分辨率、CTM、设备无关位图等设计，确保同一流在不同设备上输出一致；
3. 高效与高质量：设备内处理缩放、半色调等操作，减少计算机与I/O通道负载，保障最佳成像质量；
4. 易扩展性：面向对象的操作符重载设计，支持新增功能而不破坏向后兼容，适配未来GUI应用需求。

---

关键问题

问题1：PCL 6 的核心组件是什么？与传统成像语言（如PostScript、PCL 5e）相比，它如何解决复杂图形处理的痛点？

答案：

• PCL 6 核心组件：包含两大核心部分——① 面向对象成像协议（适配Windows 9x/NT、OS/2等GUI环境，转换图形对象为图形引擎可理解格式）；② PCL 6 图形引擎（高效渲染文本、矢量图形、扫描图像，转换为设备原生格式）。
• 解决传统痛点的方式：
  传统语言（PostScript、PCL 5e）为 decades 前简单打印需求设计，缺乏复杂图形处理能力，需应用/驱动做大量模拟与补偿（如手动拆分图形、预处理图像），易导致质量损失与效率低下；
  PCL 6 通过三大设计解决：① 设备无关工具（如设备无关位图、用户坐标系）减少预处理，依赖设备内处理实现高质量输出；② 高效命令集（如任意裁剪路径）减少复杂图形的命令数，降低内存占用与传输时间；③ 面向对象扩展（操作符重载），无需修改旧代码即可新增功能，适配现代GUI应用的复杂图形需求。

问题2：PCL 6 中的“Stream（流）”和“Session（会话）”分别是什么？它们在成像流程中如何配合工作？

答案：

• Stream（流）：是PCL 6 中成像工作的可移植单元，为封装命令与数据的自描述包，结构包含“Stream Header（协议类+版本）”和“Stream Body（操作符）”；类型分为父流（类似传统打印作业）和用户定义流（可存储复用的低层流，如Logo），可在计算机、服务器、设备间传输。
• Session（会话）：是页面描述的边界，定义成像的世界坐标系（单位：英寸/毫米）与默认属性（如用户分辨率），仅在活跃会话内可执行页面描述，一个父流可包含多个会话。
• 配合工作流程：
  1. 生成 Stream：通过SDK API创建流，流头部指定协议类与版本，流体包含1个或多个会话；
  2. 启动会话：执行 BeginSession 操作符，设置用户分辨率（必填）等属性，进入活跃会话；
  3. 描述页面：在会话内执行 BeginPage→绘制操作（如Path、Text、Bitmap）→EndPage，完成单页成像；
  4. 结束会话：执行 EndSession 关闭当前会话，若有多个会话则重复步骤2-4；
  5. 设备执行：设备读取流头部验证协议兼容性后，按流体中的会话与操作符顺序执行成像。

问题3：PCL 6 如何通过“设备独立性”设计确保同一成像任务在不同设备（如600 DPI打印机、300 DPI打印机）上输出一致？关键工具是什么？

答案：

• 设备独立性的核心逻辑：通过“用户坐标系与设备坐标系分离”设计，让成像描述不依赖设备硬件参数，由PCL 6 自动完成坐标映射与格式适配，确保同一流在不同设备上输出效果一致。
• 关键工具与实现方式：
  1. 用户分辨率（Session属性）：会话开始时设置用户坐标系单位（如72单位/英寸、100单位/毫米），与设备内部分辨率（如300 DPI、600 DPI）无关，用户仅需按该单位描述页面；
  2. CTM（坐标变换矩阵）：自动将用户坐标（如72单位/英寸）映射为设备坐标（如600 DPI），无需用户手动计算缩放比例，确保线条、文本位置精准；
  3. 设备无关位图：位图以“像素位深度+分辨率”描述（如4位/像素、72 PPI），由设备根据自身分辨率（如600 DPI）自动完成缩放与半色调处理，避免手动调整导致的失真；
  4. 设备无关光栅图案：以NxM像素矩形区域定义图案，关联Pen/Brush使用时，由设备自动适配自身分辨率平铺，确保图案在不同设备上显示比例一致。
