Data Matrix 条码的国际标准

ISO/IEC 16022 是信息技术领域中自动识别和数据捕获技术方面的重要国际标准，Data Matrix 则是一种二维条形码技术，二者紧密相关。ISO/IEC 16022 为 Data Matrix 提供了规范性框架，确保其在全球范围内能够被准确应用和识别。

SO/IEC 16022 为 Data Matrix 提供的规范性框架

• 标准规范作用：ISO/IEC 16022 为 Data Matrix 条形码制定了全面的标准，涵盖了符号特征、数据字符编码、符号格式、尺寸、打印质量要求、纠错规则、解码算法以及用户可选应用参数等多个方面。这些标准规定了 Data Matrix 在不同场景下的使用规范，使得不同制造商生产的条码设备和不同用户开发的应用程序都能基于统一标准进行操作，保障了 Data Matrix 在全球范围内的互操作性和兼容性 。
• 技术实现依据：Data Matrix 在实际应用中的技术实现以 ISO/IEC 16022 标准为依据。在编码规则上，Data Matrix 按照 ISO/IEC 16022 的规定，可对字母、数字、特殊字符甚至二进制数据进行编码；在纠错机制方面，采用标准规定的 RS（Reed-Solomon）纠错算法，即使条码部分损坏也能保证数据的可读取性；在尺寸规格上，Data Matrix 可以根据 ISO/IEC 16022 的要求，在 2×2 模块到 144×144 模块之间调整大小，以适应不同应用场景 。
• 推动技术发展与应用：ISO/IEC 16022 标准的不断修订和完善，推动了 Data Matrix 技术的持续发展和应用拓展。随着标准的更新，Data Matrix 在技术上能够更好地满足各行业不断变化的需求，从而在制造业、物流、医疗、文档管理等领域得到了广泛应用。在电子元件标识领域，依据 ISO/IEC 16022 标准的 Data Matrix 条码可以在微小的芯片表面提供丰富的产品信息；在物流行业，符合该标准的 Data Matrix 条码便于货物的追踪和管理 。

确保Data Matrix条码符合ISO/IEC 16022标准

要确保 Data Matrix 条码符合 ISO/IEC 16022 标准，需从编码规则、符号结构、物理特性、质量检测等多个维度严格遵循标准要求，具体可分为以下关键步骤：

一、遵循核心编码规则

ISO/IEC 16022 对 Data Matrix 的编码逻辑有明确规定，核心是确保数据转换为条码符号的过程符合标准：

1. 字符集与编码模式
   • 支持 ASCII 字符（0-127）、扩展 ASCII（128-255）、二进制数据及 GS1 应用标识符（如用于医药追溯的 AI 编码）。
   • 需根据数据类型自动选择最优编码模式：纯数字用 “数字模式”（压缩效率最高），混合字符用 “文本模式”，二进制数据（如图片、文件）用 “字节模式”，避免冗余编码。
2. 数据长度限制
   • 不同尺寸的 Data Matrix 符号（按模块数划分）对应最大数据容量，例如：
     • 最小规格（2×2 模块）：仅能存储 1 个 ASCII 字符；
     • 最大规格（144×144 模块）：可存储 2335 个 ASCII 字符或 1556 个二进制字节。
   • 需根据数据量选择匹配的符号尺寸，避免超出容量限制。

二、严格控制符号结构参数

Data Matrix 的物理结构需符合 ISO/IEC 16022 对 “模块”“尺寸”“定位符” 的定义：

1. 模块尺寸与比例
   • “模块” 是构成条码的最小单位（黑 / 白方块），标准要求模块尺寸≥0.1mm（工业场景建议≥0.2mm 以保证扫描稳定性）。
   • 符号为正方形或矩形，模块行数与列数需满足标准规定的组合（如 10×10、12×12、14×14 等正方形规格，或 8×18、8×32 等矩形规格）。
2. 定位与对齐符
   • 必须包含标准定位符：左侧和底部的 “L 型边框”（由交替黑白带组成，用于扫描定位）。
   • 大尺寸符号（如≥24×24 模块）需添加 “对齐符”（小正方形标记），位置和数量需符合标准公式，确保变形或倾斜时仍可被正确识别。

三、配置合规的纠错等级

ISO/IEC 16022 规定 Data Matrix 采用Reed-Solomon 纠错算法，需根据应用环境选择合适的纠错等级（分为 ECC 000 到 ECC 200 共 6 级，默认推荐 ECC 200）：

• ECC 200：最高纠错能力（可恢复 30% 损坏的模块），适用于工业环境（油污、刮擦、高温）或医疗、航空等高精度场景。
• 低等级 ECC（如 ECC 050）：仅适用于清洁、无干扰的环境（如文档管理），但不建议用于工业自动化场景。
• 生成工具需默认支持 ECC 200，且不可擅自修改纠错算法。

四、保证打印与物理质量

条码的物理特性直接影响合规性，需符合 ISO/IEC 16022 对 “打印质量” 的要求：

1. 对比度
   • 黑白模块的反射率差异需≥40%（即 “符号反差”≥40%），避免因打印模糊（如墨水不足、介质反光）导致扫描失败。
2. 模块边缘清晰度
   • 模块边缘需垂直、无毛刺，相邻模块的间距误差≤10% 模块尺寸（例如 0.2mm 模块的间距误差≤0.02mm），避免因打印精度不足导致符号变形。
3. 介质与耐久性
   • 选择符合场景的打印介质：工业场景用 PET、PVC 等耐油污材质；户外用防水涂层介质，确保长期使用中符号不褪色、不变形。

五、通过标准化检测与验证

1. 使用合规检测工具
   • 采用符合 ISO/IEC 15415（条码质量检测标准）的专业设备（如 Webscan、Cognex 的条码检测仪），检测项目包括：
     • 符号反差、调制比（边缘清晰度）、缺陷度（污点 / 空白比例）；
     • 网格一致性（模块尺寸均匀性）、定位符完整性。
2. 第三方认证（可选）
   • 对于医疗、航空等强合规场景，可提交条码样本至 GS1 授权机构或第三方实验室，验证是否符合 ISO/IEC 16022 及行业衍生标准（如医药领域的 EU FMD 法规）。
3. 软件生成工具验证
   • 选择经认证的生成工具（如 Zebra Designer、NiceLabel），确保其内置 ISO/IEC 16022 合规性校验，避免使用非标准算法的工具（如部分免费在线生成器可能存在编码偏差）。

六、适配应用场景的特殊要求

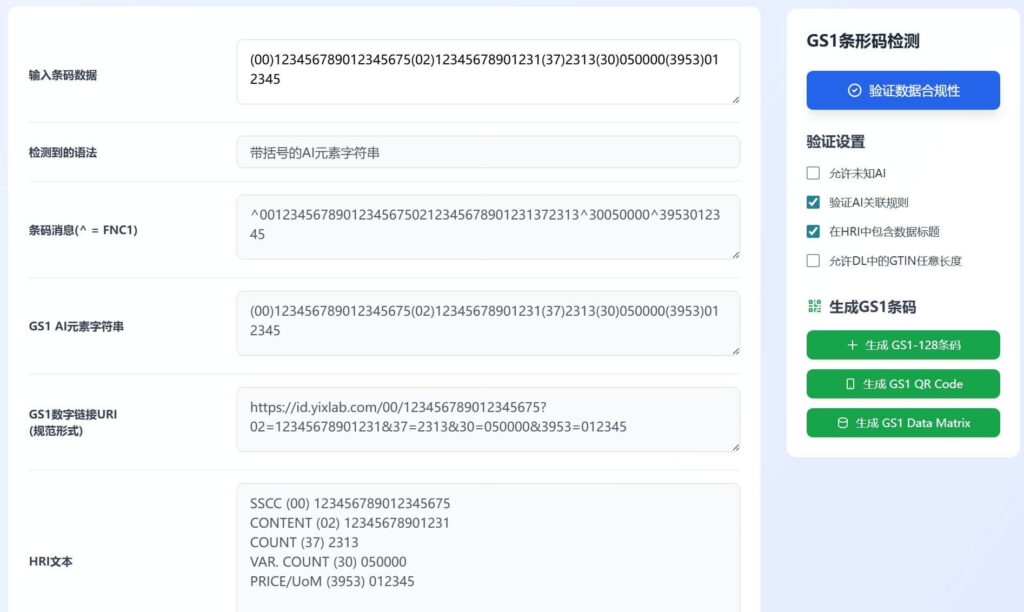

• GS1 Data Matrix：若用于全球供应链追溯（如医药、食品），需额外遵循 GS1 规范，在数据中嵌入应用标识符（AI），并确保条码包含 “GS1 符号标识符”（如左上角的微小 “FNC1” 标记）。
• 微小尺寸场景：电子元件等微小标识（模块≤0.5mm）需通过高分辨率打印（≥600dpi）和显微检测，确保模块完整性。

通过以上步骤，可确保 Data Matrix 条码在编码逻辑、物理结构、质量稳定性等方面完全符合 ISO/IEC 16022 标准，从而实现跨设备、跨行业的可靠识别与数据互通。
